光纤激光焊接铜、铝材料的十大常见问题

服务热线

购物车

个人中心

光纤激光焊接铜、铝材料的十大常见问题

2026-06-08 11:36:12

Q1：

1. 铜焊接需要多大的激光功率？

答

比你想象的少——前提是你的光束质量正确。

铜在室温下反射约95%的1070nm光。突破该反射率需要约100MW/cm²的功率密度才能形成稳定小孔。

实际意味着：

• 14μm单模 @ 1,500W → ~100 MW/cm² ✅ 刚好达到阈值

• 100μm多模 @ 6,000W → ~50 MW/cm² ❌ 低于阈值

对于薄铜（0.2–2mm），1.5–3kW单模激光器优于6–10kW多模系统。

功率密度是关键，不是原始功率。

Q2：

单模还是多模——如何选择？

答

一个问题决定：精度还是穿透？

单模（M² < 1.3）：

薄铜或铝（<3mm）；需要紧密焊缝几何（EV电池、扁线电机、医疗）；1–4kW功率范围。

多模：

厚板（>5mm）；需要深度穿透的高吞吐量；焊缝外观次要；6kW+。

先定义应用要求，再反推光束质量。

Q3：

为什么我的铜焊飞溅这么多？

答

三个原因，按可能性排序：

低于小孔阈值——功率密度不足。

解决方法：提高功率密度——更小光斑、更高功率或两者兼有。

小孔几何不稳定——单光束产生非对称蒸汽射流使小孔开口失稳。

解决方法：环形模式（FRM）光束整形，FRM在铜汇流排焊接中比单模减少60–80%飞溅。

表面污染——即使轻微的氧化也会改变局部吸收率。

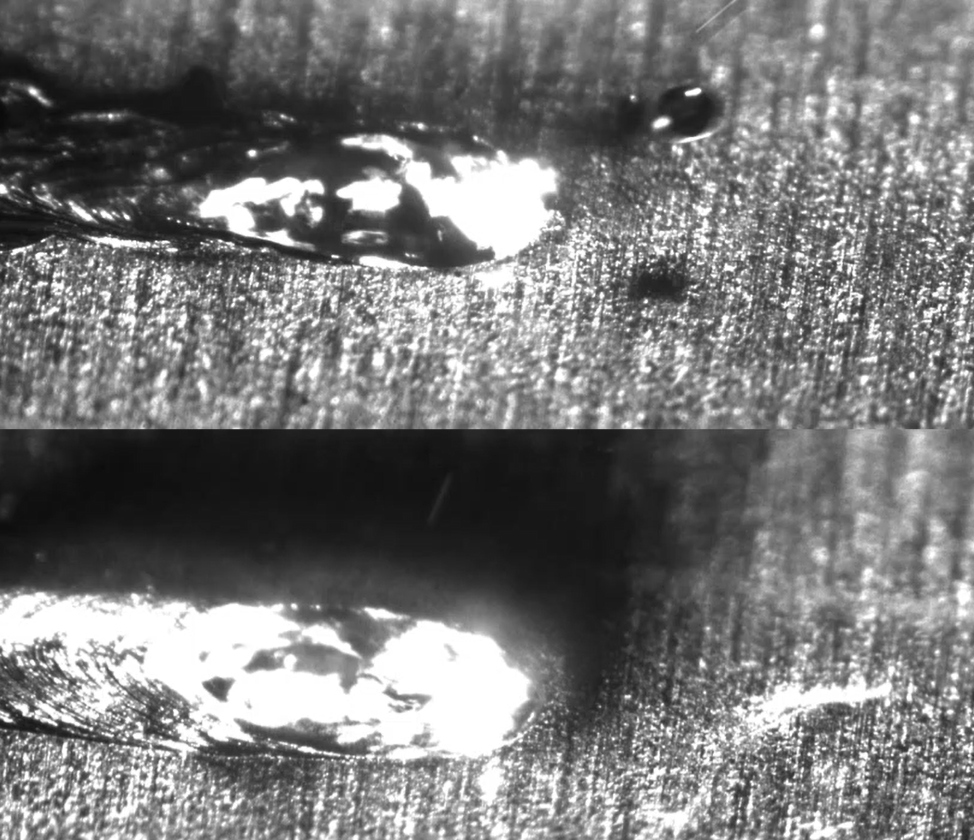

传统激光焊接 vs GW FRM

激光焊接

Q4：

铝激光焊接中孔隙的原因及解决方法？

答

三个根本原因：

氢孔隙：溶解的氢在焊缝凝固时被俘获。

解决方法：强力预处理、干燥焊丝、高纯度氩气（99.999%）。

小孔孔隙：小孔在气体逸出之前就塌陷了。

解决方法：调制功率或略微散焦。

低于稳定小孔阈值：铝的稳定小孔阈值>3.5 MW/cm²。

Q5：

什么是BPP，为什么它比M²更重要？

答

M²告诉你光束接近完美高斯的程度——适用于比较相同波长和光阑的激光器。

BPP（光束参数乘积）告诉你实际的物理可聚焦光斑尺寸：

BPP = 光束腰半径（mm）× 半角发散度（mrad）

图片来源于网络

14μm / 0.065 NA → BPP ≈ 0.45 mm·mrad

50μm / 0.12 NA → BPP ≈ 3.0 mm·mrad

BPP越低 = 聚焦越紧 = 功率密度越高。铜焊接在3kW → BPP ≤ 0.5 mm·mrad。

Q6：

光纤激光器能取代TIG焊接吗？

答

对于大多数薄板应用，

答案是肯定的。

速度：光纤激光焊接比同规格TIG快5–20倍。

热输入：激光提供更窄、更局部的热区——变形更小、HAZ更小。

自动化：TIG需要熟练焊工。光纤激光焊接完全可以自动化。

对于<4mm壁厚的组件，经济转换通常在12–18个月内收回成本。

Q7：

激光焊接应该使用什么保护气体？

答

氩气：铜、铝、不锈钢、钛的通用选择，价格实惠。

氦气：>4kW、深穿透，更好等离子抑制，价格昂贵。

Ar/He混合物：6kW+不锈钢、钛。

氮气：碳钢（非关键），成本最低，避免用于不锈钢或活性金属。

Q8：

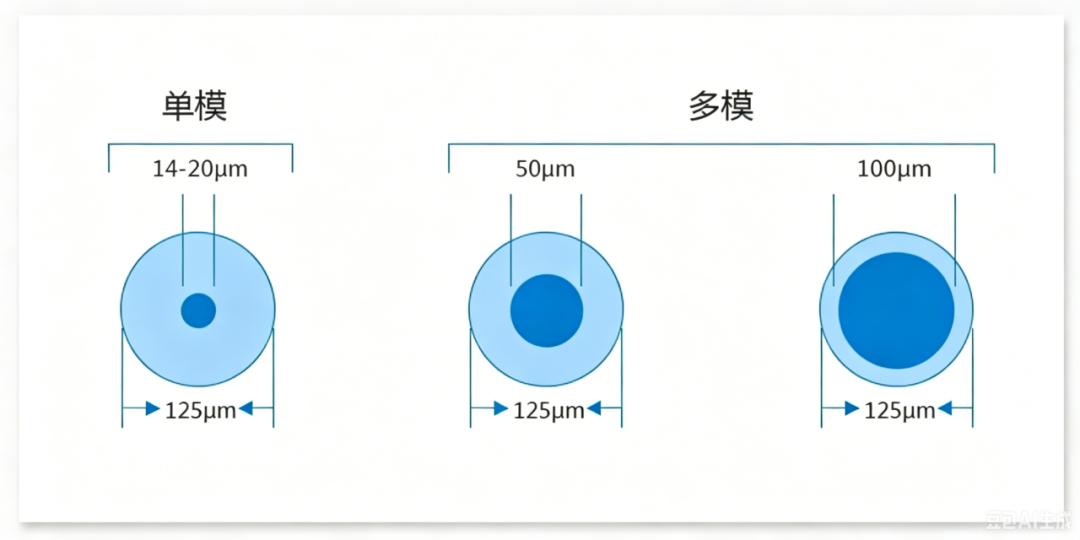

如何选择合适的传输光纤直径？

答

传输光纤决定最小可聚焦光斑尺寸和最大可达功率密度。

14–20μm：铜焊接、精密应用，1–4kW。

50μm：一般焊接、薄板切割，3–10kW。

100μm：厚板焊接、结构件，6–20kW。

注意：更小的光纤需要更小的弯曲半径——特别是对于机器人或协作机器人安装的头部。

Q9：

传导焊接 vs 小孔焊接——有什么区别？

答

传导焊接（< 1 MW/cm²）：能量通过表面吸收和热传导耦合。宽、浅焊池，低飞溅。

小孔焊接（> 1–5 MW/cm²，取决于材料）：激光使材料汽化，形成充满气体的空腔，显著增加能量耦合。窄、深穿透。

对于铜，小孔阈值约为20 MW/cm²——这就是高亮度单模对铜小孔焊接不可选的原因。

Q10：

如何判断光纤激光器是否需要维护？

答

立即处理：输出功率下降>5%、光束质量下降、意外热关机、光电探测器警报。

季度检查：清洁所有光纤连接器（IEC 61300-3-35标准）、检查传输光纤是否有损坏、验证冷却系统性能。

主要故障原因：光纤连接器脏污或损坏——每次重新连接前检查。

关注我们

版权所有 2025 © 保留所有权利。沪ICP备17048378号

服务热线: 4000-111-976

邮箱: sales@gwlaser.tech

地址: 上海市青浦区华新镇华志路1388号中交数字智造港8号楼1-3层
