闭环激光焊接：实时工艺控制如何预防焊接缺陷

闭环激光焊接正在改变高节拍、安全关键型产线对焊接质量的管控方式。传统方式是先设定固定参数、再对成品进行事后检测，而闭环系统则在焊接成形的同时实时观测熔池状态，并对激光输出进行即时校正。对于动力电池装配、航空航天连接等应用场景而言，这一转变解决了传统激光焊接长期存在的一个结构性短板：如何在小孔坍塌、飞溅、气孔等缺陷发生之前将其检测并预防。

本文将系统介绍闭环激光焊接控制的工作原理、实现实时闭环所需的传感与AI架构、开环焊接系统的局限性，以及为何亚800微秒响应延迟已成为实时焊接质量监测的行业基准。

传统激光焊接为何存在"反馈盲区"

开环控制的典型流程

目前产线上大多数光纤激光焊接系统遵循这样的流程：设定参数→激光焊接→取件→下线检测。这一反馈周期通常需要数小时，而真正决定焊接质量的物理过程却发生在毫秒甚至更短的时间尺度内。

这种时间尺度的错配，正是开环焊接的核心局限。激光本身可以在微秒级做出响应，但负责监测缺陷的系统在焊接发生的当下却"看不见"任何过程信息。

开环系统为何存在质量天花板

开环系统对每个工件都采用相同的固定参数——功率、速度、焦点位置、脉冲波形，而不考虑实际工况的持续变化。在真实生产中，以下变量始终在波动：

· 工件间差异——间隙公差、表面氧化程度、镀层批次差异、夹具重复定位精度，均会影响焊接界面的能量耦合。

· 热累积效应——冷启动状态下焊接的第一件产品，与夹具经过数小时热浸后焊接的第500件产品，即便输入参数完全一致，实际物理过程也截然不同。

· 小孔不稳定性——深熔焊过程中形成的蒸气小孔（keyhole）每秒会坍塌与重新形成数千次，每一次坍塌都是一次潜在的气孔或飞溅事件。

为应对这些变化，开环系统通常采用较为保守的工艺窗口，以确保在最坏工况下仍能运行。但代价是：在大多数正常工况下，系统实际上一直运行在次优状态。

闭环激光焊接的工作原理

真正闭环系统的三个必要条件

一套真正有效的闭环激光焊接控制系统，需要以下三个要素协同工作：

1. 检测（Detection）——传感器必须在焊接成形过程中实时观测熔池状态，而非依赖焊后检测。

2. 延迟（Latency）——从检测到执行校正的时间，必须短于缺陷事件本身的演化时间。

3. 校正速度（Correction Speed）——激光光源必须具备足够快的功率调制能力，以执行校正动作。

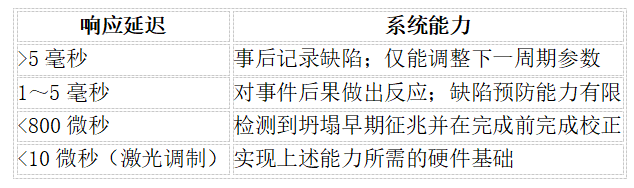

为何亚800微秒延迟是行业基准

小孔坍塌事件的演化时间通常在0.5～2毫秒之间。若控制系统的响应时间超过这一窗口，就只能在事后调整下一个焊接周期的参数，而无法挽回正在发生的缺陷。

在亚800微秒延迟水平下，系统可以识别小孔深度变化、等离子体发射强度变化等早期征兆，并在坍塌事件完全发生之前调整激光输出。这正是"预测性校正"与"被动式记录"之间的本质区别。

实时焊接质量监测的传感架构

准确检测小孔与熔池行为，需要多种互补的传感通道协同工作，因为单一传感器无法完整捕捉整个工艺状态。

光学相干层析成像（OCT）

OCT可提供亚微米级的小孔深度直接测量。由于其受等离子体羽流干扰的影响远小于常规可见光成像，OCT能够直接读取熔深数据，而非依据功率、速度等参数间接推算得出。

多波长光电探测阵列

采用UV（300～500nm）、可见光（700～900nm）、红外（1000～1100nm）三通道光电探测器，以100kHz以上采样率同步采集，各通道分别捕捉不同的工艺信息：

· UV通道：等离子体发射强度

· 可见光通道：熔池热辐射

· 红外通道：激光作用区的背散射与背反射信号

三通道同步采集，相比单通道传感器能为控制系统提供更强的判别能力。

高速CMOS相机

以每秒1万至10万帧的速度运行，高速相机可提供点式传感器无法获取的空间信息——熔池几何形态、小孔出口形状，以及飞溅产生的具体位置。结合时序传感数据，系统不仅能"检测到"缺陷，还能实现缺陷的精确定位。

焊后成型相机

焊后成型相机用于测量焊缝表面几何形态，将实时工艺数据与工件级验收标准之间形成闭环。

面向亚毫秒级决策的AI处理架构

以100kHz及以上采样率采集的传感数据量，远超传统PID控制器在所需时间窗口内的处理能力。因此通常采用分层式AI架构：

· CNN（卷积神经网络）——处理高速相机图像中的空间异常，识别小孔失稳模式与熔池几何形态偏差。

· LSTM（长短期记忆网络）——分析OCT与光电探测数据中的时序模式，在坍塌事件发生之前识别其前兆信号。

· 物理信息神经网络（PINN）——依据热力学定律对模型输出进行约束，降低模型给出物理上不可行、或可能引发次生缺陷的校正建议的风险。

在这一处理链路中，确定性时序与算力同等重要。控制回路中的抖动（jitter）会引入延迟波动，无论单项模型能力多强，都会削弱亚800微秒目标的实现效果。

焊接可追溯性：每条焊缝背后的数字档案

每一次焊接事件都可生成带时间戳的完整记录，包括OCT熔深数据、各通道光电探测信号、相机帧序列、AI决策日志及实际执行的校正动作，并与具体工件序列号关联。

对于动力电池装配和航空航天制造而言，工件级焊接可追溯性正日益成为认证准入的硬性要求，而非可选功能。结构化的数字记录，使这种量产规模下的全过程追溯具备现实可行性。

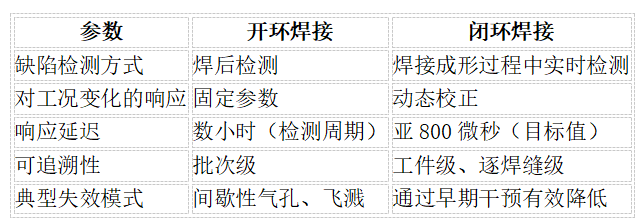

开环与闭环激光焊接的关键差异

如何评估一套闭环激光焊接系统

对于评估产线是否需要引入闭环控制的工程团队，以下几个问题有助于厘清现有差距：

· 焊接区域是否配置了实时传感器？配置了哪些？

· 端到端的检测-校正延迟实际是多少？

· 质量数据是逐焊缝可查，还是仅停留在批次级别？

· 间歇性气孔缺陷是否与夹具温度、班次切换或材料批次波动存在相关性？

若气孔等缺陷呈间歇性、且与工况条件相关，通常意味着这是开环系统的固有局限，仅靠参数调优难以解决——因为输入变量的变化速度已快于控制回路的响应速度。

常见问题解答（FAQ）

1. 什么是闭环激光焊接？ 闭环激光焊接是一种工艺控制方法：传感器实时监测焊接过程，并在小孔坍塌等失稳现象导致缺陷之前，自动调整激光输出进行校正，而不是依赖焊后检测来发现问题。

2. 为什么响应延迟对激光焊接质量控制如此关键？ 小孔坍塌是导致气孔与飞溅缺陷的主要原因之一，其演化时间通常在0.5～2毫秒之间。若控制系统的检测-校正延迟超过这一窗口，就只能记录缺陷，而无法预防。延迟低于800微秒时，系统可在坍塌启动阶段就完成校正。

3. 实时焊接监测通常采用哪些传感器？ 常见传感器包括用于测量小孔深度的光学相干层析成像（OCT）、用于捕捉等离子体及热辐射信号的多波长光电探测阵列，以及用于观测熔池几何形态和飞溅定位的高速相机。由于单一传感器无法提供完整的工艺画面，这些传感器通常组合使用。

4. 焊接可追溯性为何对动力电池和航空航天应用如此重要？ 工件级焊接可追溯性可将熔深、校正动作等工艺数据与具体工件序列号一一对应，为质量审核和认证准入提供支撑，而这在安全关键型部件的量产中正日益成为强制要求。

结语

闭环激光焊接解决了开环系统仅靠参数调优无法突破的核心问题：在焊接仍在成形过程中，就检测并校正工艺失稳。通过融合OCT、多波长光电探测、高速成像与物理约束AI模型，闭环系统致力于将检测-校正延迟压缩至800微秒这一分界线之下——这正是"预测性校正"与"被动式记录"的分水岭。对于评估动力电池或航空航天焊接质量系统的制造企业而言，响应延迟、传感覆盖范围与工件级可追溯性，是判断一套架构是否达到量产级要求的三个关键标准。
